商品の詳細:
|
| 最高。逆電圧: | 200V | 最高。前方流れ: | 20A |
|---|---|---|---|
| IFSM: | 180A | 最高。前方電圧: | 0.95V |

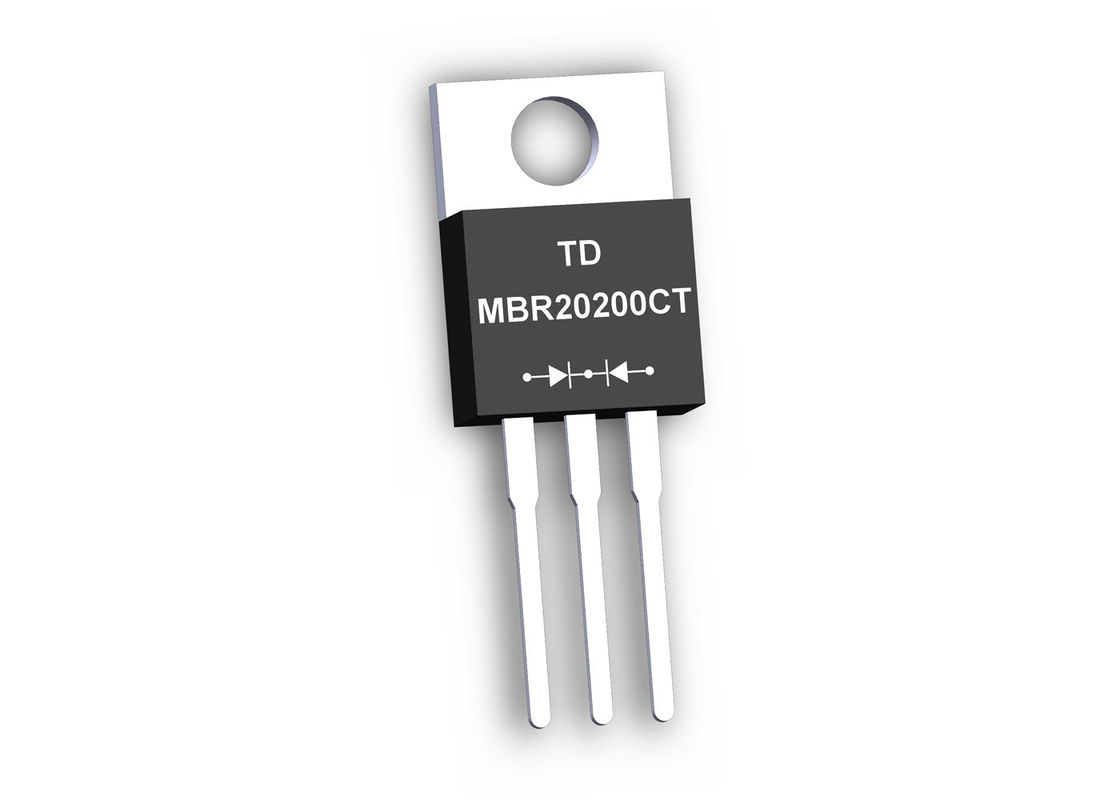

| パッケージ: | TO-220AB | タイプ: | ショットキー ダイオード |
| ハイライト: | mbr20200ctのダイオードのtrusTec,ショットキー ダイオードmbr20100ctのtrusTec,MBR2045CTのダイオードのtrusTec |
||
製品の機能
| 記号 |
MBR
2020年
CT
|
MBR 2030年 CT |
MBR 2040年 CT |
MBR 2050年 CT |
MBR 2060年 CT |
MBR 2070年 CT |
MBR 2080年 CT |
MBR 2090年 CT |
MBR 20100 CT |
MBR 20150 CT |
MBR 20200 CT |
単位 | |
| 最高の反復的なピーク逆電圧 | VRRM | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | ボルト |
| 最高RMSの電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 49 | 56 | 63 | 70 | 105 | 140 | ボルト |
| 最高DCの妨害電圧 | VDC | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | ボルト |
| 最高平均は先に現在の0.375"を（9.5mmの）鉛の長さは調整した（fig.1を見なさい） | 私（AV） | 20.0 | Amps | ||||||||||
| 定格負荷（JEDEC方法）で重ねられるピーク前方サージ電流8.3msの単一の半分の正弦波 |
IFSM |
180.0 |
Amps |
||||||||||
| 5.0Aの最高の即時前方電圧 | VF | 0.65 | 0.75 | 0.85 | 0.95 | ボルト | |||||||
|
最高DCの逆現在のTA=25℃ 評価されるDCの妨害電圧TA=100℃ |
IR | 0.2 | 1 | mA | |||||||||
| 15 | 20 | ||||||||||||
| 典型的な接続点キャパシタンス（ノート1） | CJ | 400 | 320 | pF | |||||||||
| 典型的な熱抵抗（ノート2） | RθJC | 25.0 | ℃/W | ||||||||||
| 作動の接合部温度の範囲 | TJ、 | -65から+150 | ℃ | ||||||||||
| 保管温度の範囲 | TSTG | -65から+150 | ℃ | ||||||||||
